Modulación con LED

Puesto que la salida de luz de un LED tiene una región en la que es linealmente proporcional a la corriente directa a través del diodo, es útil para producir un nivel de luz que sea proporcional a una cierta señal. Esa señal se puede enviar luego a través de un cable de fibra óptica y detectarse en el otro extremo. La necesidad básica de modulación es entonces un dispositivo que produzca una corriente proporcional a la tensión de entrada de la señal aplicada. Esto puede hacerse con un convertidor de voltaje a corriente. Circuito de Modulación Detallado

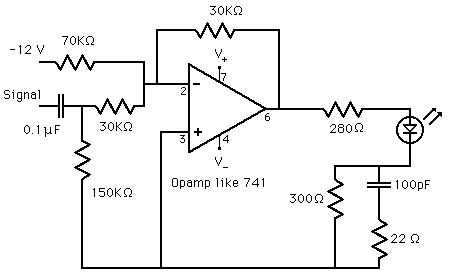

Circuito de Modulación LED

Esta aplicación de amp-op es un amplificador sumador donde la señal de entrada tiene una ganancia de -1, y el suministro de 12V se amplifica por -3/7 para proporcionar voltaje suficiente para encender el LED y llevarlo a su rango lineal. El cambio en la salida de luz es entonces proporcional al voltaje de la señal.

La modulación de un LED es una forma común de obtener una señal en una línea de transmisión de fibra óptica.

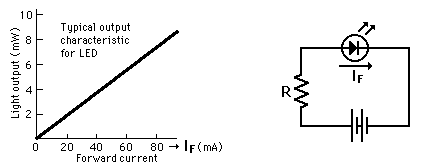

Características del LED

Cuando un LED está polarizado directamente al nivel umbral de conducción, su corriente aumenta rápidamente y debe ser controlada para evitar la destrucción del dispositivo. La salida de luz es bastante proporcional linealmente a la corriente dentro de su región activa, por lo que la salida de luz puede ser modulada con precisión, para enviar una señal sin distorsión a través de un cable de fibra óptica.

Patrones de Radiación LED

Un LED es una fuente de luz direccional, con su máxima potencia emitida en la dirección perpendicular a la superficie de emisión. El patrón de radiación típico, muestra que la mayor parte de la energía se emite dentro de 20º de la dirección de máxima de luz. Algunos paquetes de LEDs incluyen lentes de plástico, para esparcir la luz a un mayor ángulo de visibilidad.

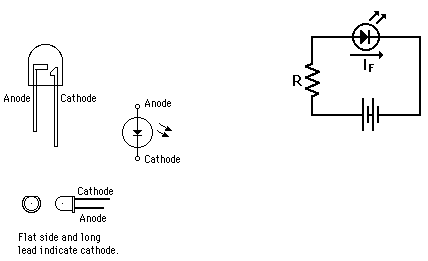

Diodos Emisores de Luz
