Condensador de Placas Paralelas

Mostrar

La capacidad de un condensador de placas metálicas planas paralelas de área A y separación d está dada por la expresión de arriba, donde:

= permittividad del vacío y
k = permitividad relativa del material dieléctrico entre las placas.

k=1 para el vacío, k>1 para todos los materiales, aproximadamente =1 para el aire.

La unidad de capacidad en el sistema SI es el faradio, y de la definición de capacidad se ve que es igual a culombio/voltio.

Se puede calcular cualquiera de los parámetros activos de la expresión de abajo, haciendo clic sobre él. Se pueden cambiar todos los parámetros, pero los que no se especifiquen asumirán valores por defecto. Los valores no se verán forzados a aparecer hasta hacer clic sobre la cantidad que se desee calcular.

Capacidad = k x ε0 x área / separación

Para placas paralelas de área A = m2 y separación d = m,
con permitividad relativa k= , la capacidad es

C = μF. = x10^ F. = pF.
Índice

Conceptos sobre Condensador

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás






Capacidad de Placas Paralelas

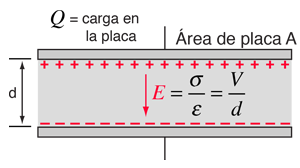

El campo eléctrico entre dos grandes placas paralelas está dado por

Mostrar

La diferencia de voltaje entre las dos placas se puede expresar en términos del trabajo realizado sobre una carga positiva de prueba, cuando se mueve desde la placa positiva a la negativa.

Se sigue entonces de la definición de la capacidad que

CálculoEfecto del Dieléctrico¿Que es la Constante Diléctrica?
