Aberración Esférica

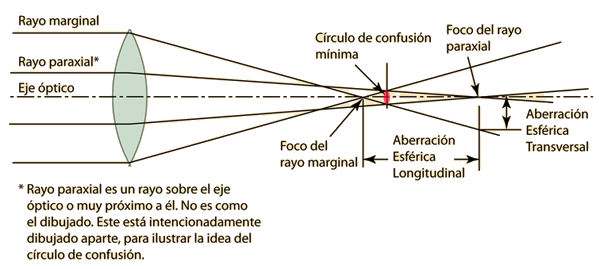

En las lentes hechas con superficies esféricas, los rayos que son paralelos al eje óptico, pero a diferentes distancias del mismo, no convergen exactamente en el mismo punto. La aberración esférica de una sola lente, puede ser minimizada, tomando la mejor adaptación de la lente. En el caso de múltiples lentes, la aberración esférica puede ser cancelada por algunos elementos correctores. El uso de dobletes simétricos reduce bastante la aberración esférica.

Aberraciones de Lentes
Índice

Conceptos sobre Lentes

Conceptos sobre Lentes Gruesas

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás







Lentes de Menisco

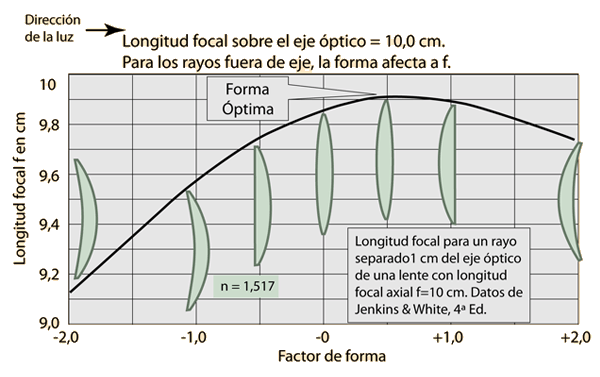

La cantidad de aberración esférica en una lente hecha por superficies esféricas, depende de su forma.

Aberración de LentesMinimizar la Aberración Esférica con la Forma
Índice

Conceptos sobre Lentes

"Referencia
Jenkins & White
p 156 ff

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás










Factor de Forma Coddington

Aunque la aberración esférica no se puede eliminar en una lente simple, se puede minimizar tomando una lente con la apropiada curvatura, es decir; con su forma mas adecuada. El grado de curvatura se puede caracterizar por el factor de forma Coddington:

Factor de Forma Coddington

La aberración esférica mínima, tambien dependen de las distancias del objeto y de la imagen, de modo que entra otro factor llamado factor de posición Coddington:

Factor de Posición Coddington

La mínima aberración esférica ocurre cuando

Condición para la mínima aberración esférica

A mayor índice n, menor aberración de la forma óptima.

Aberraciones de Lentes
Índice

Conceptos sobre Lentes

"Referencia
Meyer-Arendt
Cap. 5
