Sostener una Viga

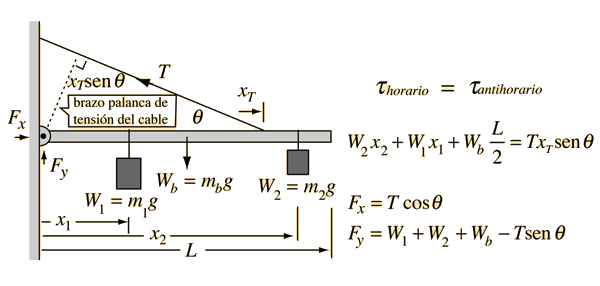

El soporte de un brazo pivotante uniforme con un cable, es un ejercicio estándar en el equilibrio de pares. Usando un pivote en la pared, que se asume no ejerce par, la ecuación de pares es la que se muestra abajo. Las fuerzas ejercidas sobre la viga, se obtienen de la ecuación de fuerzas mostrada. El brazo de palanca para la tensión del cable T, se debe obtener del triángulo que se muestra, ya que el cable no es perpendicular a la viga.
