Campo Magnético de un Toróide

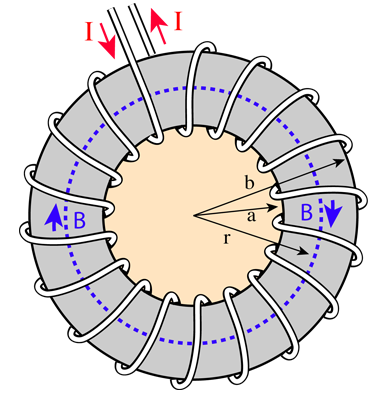

La obtención del campo magnético interior de un toróide, es un buen ejemplo del alcance de la ley de Ampere. La corriente delimitada por la línea de puntos, es exactamente el número de vueltas por la corriente en cada una de ellas. Por tanto la ley de Ampere nos da el campo magnético por

El toróide es un dispositivo muy útil que se usa en muchos ámbitos, desde los cabezales de cinta hasta los tokamaks.

Detalle de una Sección ToroidalCálculo del Campo Magnético
Índice

Conceptos sobre Campo Magnético

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Campo Magnético de un Toróide

La obtención del campo magnético interior de un toróide, es un buen ejemplo del alcance de la ley de Ampere. La corriente delimitada por la línea de puntos, es exactamente el número de vueltas por la corriente en cada una de ellas. Por tanto la ley de Ampere nos da el campo magnético por

El toróide es un dispositivo muy útil que se usa en muchos ámbitos, desde los cabezales de cinta hasta los tokamaks.

Campo magnético = permeabilidad x densidad de vueltas x corriente

Para un solenóide de radio r = m. con N = vueltas,
la densidad de vuelta es n=N/(2πr)= vueltas/m.

Si la corriente en el solenóide es I = amperios

y la permeabilidad relativa del núcleo es k = ,

entonces, el campo magnético en el centro del solenóide es

B = Tesla = gauss.

El campo magnético de la Tierra tiene alrededor de medio gauss.

La permeabilidad relativa del hierro magnético es de alrededor de 200.

Se puede introducir datos en cualquiera de los campos. Cuando finalice de introducir los datos, haga clic sobre la cantidad que desee calcular en la fórmula activa de arriba. Las cantidades no se forzarán a ser consistentes hasta hacer clic sobre una elección. Se pueden cambiar todos los parámetros, pero se entrarán valores por defecto para aquellos sin especificar.

Detalle de una Sección ToroidalCampo Magnético de un Toróide
Índice

Conceptos sobre Campo Magnético

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Detalle del Toróide

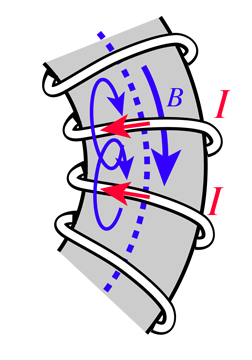

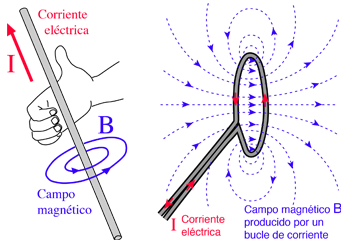

Todos los bucles de cable que compone un toróide, contribuyen al campo magnético en la misma dirección en el interior del toróide. El sentido de la dirección del campo magnético está determinado por la regla de la mano derecha, y se puede obtener una visualización del campo mas detallada, examinando el campo magnético para un solo bucle de corriente.
