Potencia Eléctrica DC

La potencia eléctrica en vatios asociada con un circuito eléctrico completo o con un componente del circuito, representa la tasa a la cual la energía se convierte de, energía eléctrica del movimiento de cargas a alguna otra forma, tales como calor, energía mecánica o energía almacenada en campos magnéticos o campos eléctricos. Para un resistor en un circuito DC, la potencia está dada por el producto del voltaje aplicado y la intensidad de corriente eléctrica:

P = VI
Potencia = Voltaje x Intensidad

vatios = voltios x amperios

Entre datos en cualquiera de dos casillas, luego haga clic sobre el texto activo de la cantidad que desee calcular.

Los detalles de las unidades son como sigue:

Potencia en un ResistorPotencia AC
Ejemplo de Potencia en Circuitos Series y Paralelo
Índice

Circuitos DC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

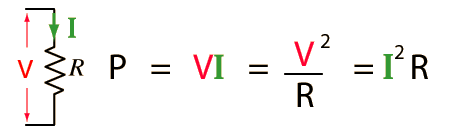

Potencia Disipada en un Resistor

Las expresiones convenientes para la potencia disipada en un resistor se puede obtener por el uso de la ley de Ohm.


Estas relaciones tambien son válidas para aplicaciones AC si los voltajes e intensidades son rms o valores efectivos. El resistor es un caso especial y la expresión de la potencia AC para el caso general, incluye otro término llamado factor de potencia que representa la diferencia de fase entre el voltaje y la intensidad.

El hecho de que la potencia disipada en un resistor determinado dependa del cuadrado de la intensidad, determina que para aplicaciones de alta potencia, se debe minimizar la intensidad de corriente. Esta es la razón para la transformación a muy altos voltajes en la distribución de potencia eléctrica a través del pais.

Índice

Circuitos DC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Potencia DC en Circuitos Series y Paralelos

La relación de potencia es una de las principales herramientas para el análisis de los circuitos eléctricos, junto con la ley de Ohm, la ley de voltaje y la ley de corriente. Aplicando la ley de corriente a los circuitos de arriba junto con la ley de Ohm y la regla para la combinación de resistencias nos da los números abajo mostrados. La determinación de los voltajes e intensidades asociadas con un circuito particular junto con la potencia, nos permite describir completamente el estado eléctrico de un circuito de corriente directa (continua).
